Autor: Zespół Vitasystem · Weryfikacja merytoryczna: Dział produkcji wielkoformatowej
Zaktualizowano: 2026-10-04
Ścianka LED BOX wygląda jak element stałej zabudowy: równo napięta, podświetlona od środka grafika w aluminiowej ramie. W praktyce to system mobilny. Przyjeżdża w kartonie, torbie albo walizce, składa się bez narzędzi, a grafikę zakłada się w chwilę. Wiele osób przed pierwszym eventem obawia się, że montaż będzie skomplikowany. Niepotrzebnie.
W tym poradniku przechodzimy przez montaż krok po kroku według instrukcji producenta, pokazujemy, jak podłączyć zasilanie i założyć tkaninę SEG, jak ściankę złożyć z powrotem do opakowania, a na koniec wyjaśniamy, jak konektory pozwalają łączyć pojedyncze ścianki w narożniki, długie ściany i zabudowy z dachem. Jeśli dopiero wybierasz system, zajrzyj też do artykułu Systemy SEG i LED: kiedy podświetlenie naprawdę robi różnicę.
Co jest w zestawie i jak się przygotować
W zależności od serii zestaw przyjeżdża w kartonie (LED BOX 2.0, Compact, ramy ścienne), w torbie (FLEX, PLUS) albo w walizce na kółkach (PRO). W środku są aluminiowe profile ramy z zamontowanymi diodami LED, stopy, zasilacz 24 V (w serii PLUS i w PRO 400 cm dwa), a jeśli zamówiłeś nadruk, także grafika z tkaniny SEG obszyta taśmą silikonową.
- Rozłóż elementy na czystej, płaskiej powierzchni, najlepiej na kartonie z opakowania, żeby nie porysować profili.
- Sprawdź oznaczenia na końcach profili. Łączysz zawsze elementy o tych samych numerach.
- Ustaw ściankę w zasięgu gniazdka elektrycznego. Przewód zasilacza podłącza się przy dolnym profilu.
- Grafikę wyjmij z opakowania dopiero przed zakładaniem i nie kładź jej na podłodze.
Narzędzia nie są potrzebne. Ściankę o szerokości 100 cm (LED BOX 2.0, Compact, FLEX) jedna osoba złoży w kilka minut. Szersze ściany PLUS i PRO wygodniej stawiać we dwie osoby, zajmuje to kilkanaście minut.

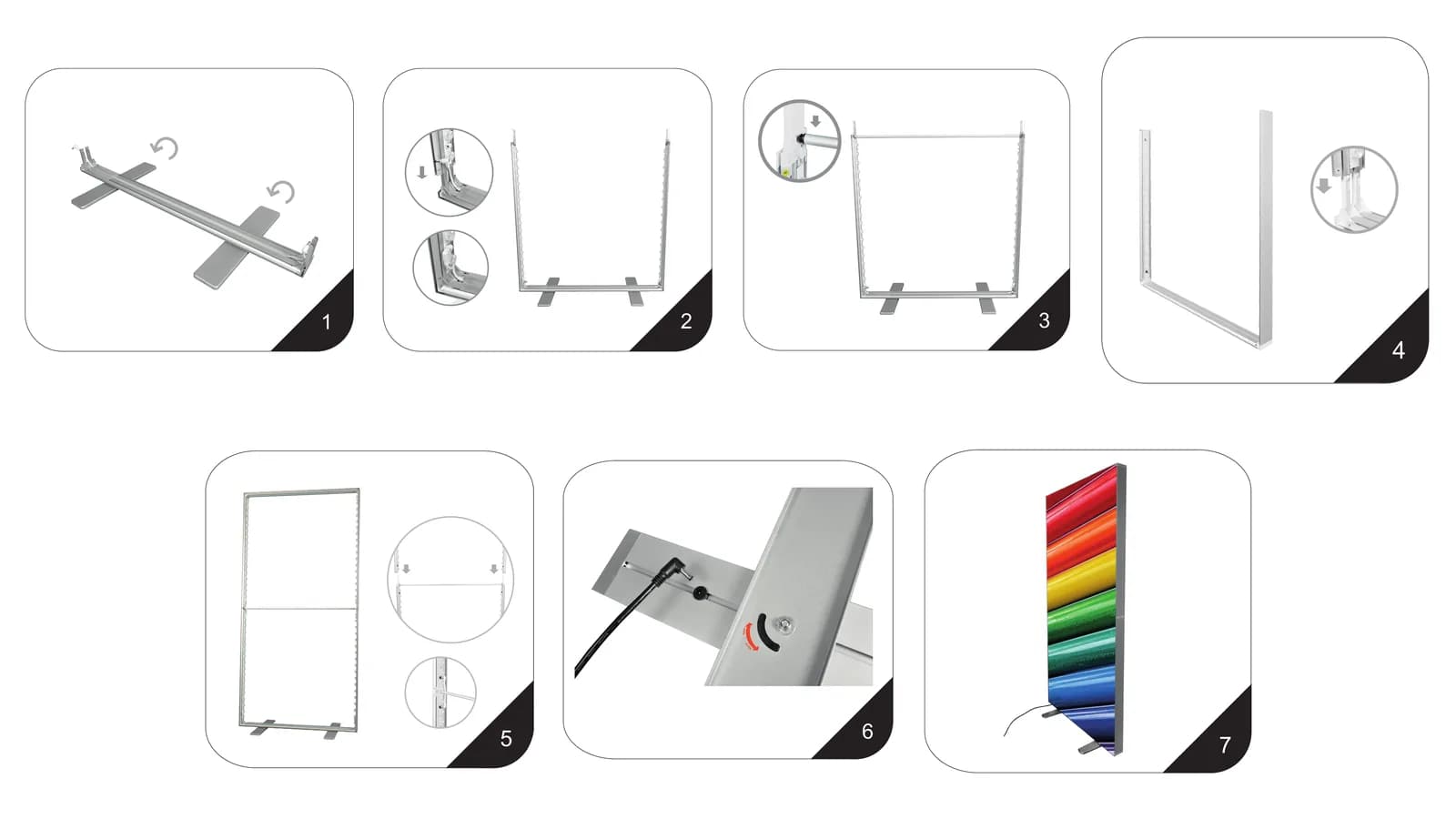

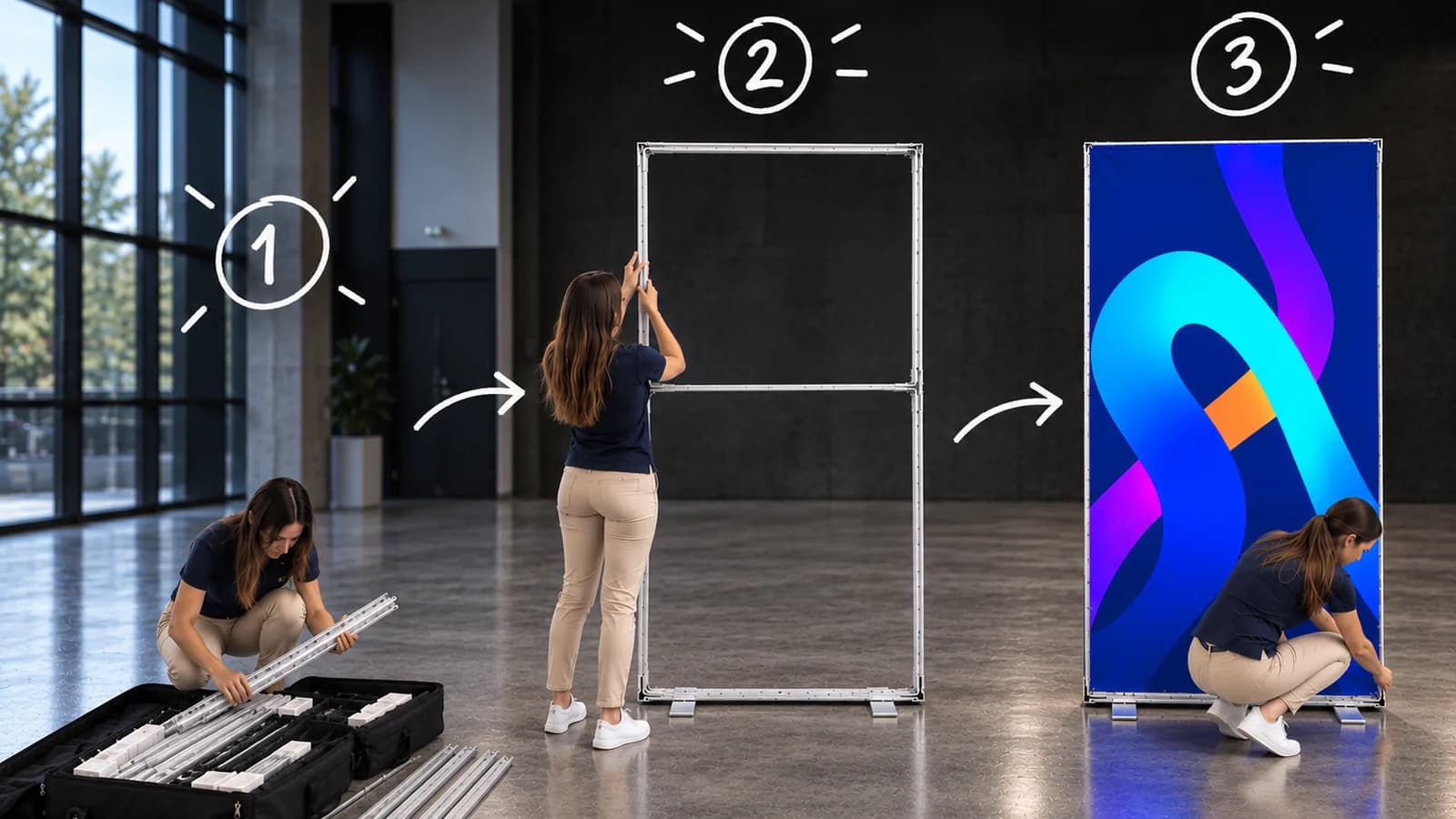

Montaż ramy krok po kroku
Krok 1: obróć stopy o 90°
Zacznij od dolnego profilu ze stopami. W transporcie stopy leżą wzdłuż profilu, żeby zestaw zajmował mniej miejsca. Obróć każdą o 90°, tak by ustawiła się w poprzek ramy, i połóż profil na podłodze stopami do dołu. To stopy utrzymają ściankę w pionie.
Krok 2: dolna część ramy i przewody
Wepnij w dolny profil słupki boczne, łącząc elementy o tych samych numerach. Złącza wchodzą na wcisk, bez śrub. Przy każdym połączeniu zepnij też wtyczki przewodów. Diody w profilach są zasilane przez szybkozłączki schowane w ramie, więc po złożeniu żaden kabel nie wystaje na zewnątrz.
Krok 3: poprzeczka w środku
Między słupkami wsuń poprzeczkę, czyli środkowy pręt ramy. Usztywnia konstrukcję w połowie wysokości. W seriach, które mają poprzeczkę (LED BOX 2.0, PLUS i PRO), nie pomijaj tego kroku.
Krok 4: górna część ramy
Osobno złóż górną połowę: górny profil i górne odcinki słupków, znów według numerów na złączach. Najwygodniej zrobić to na podłodze, obok stojącej już dolnej części.
Krok 5: połącz górę z dołem
Nasuń górną część na dolną, tak by końce słupków weszły w złącza, i zepnij przewody na środkowym połączeniu. Rama stoi teraz samodzielnie. Sprawdź, czy wszystkie złącza są dociśnięte do końca: rama musi być prostokątna, inaczej tkanina nie napnie się równo.
Krok 6: podłącz zasilacz
Wtyczkę zasilacza włóż do gniazda w dolnym profilu, a zasilacz do gniazdka. Diody pracują na napięciu 24 V. Zanim założysz grafikę, włącz na chwilę zasilanie i sprawdź, czy świecą wszystkie listwy. Jeśli któraś jest ciemna, najczęściej jedna z wtyczek na łączeniu profili nie jest dociśnięta. Łatwiej to poprawić teraz niż po założeniu tkaniny.
Krok 7: załóż grafikę
Grafika SEG ma na krawędziach wszytą elastyczną taśmę silikonową. Wciskasz ją palcami w rowek profilu: bez narzędzi, kleju i rzepów. Jak zrobić to tak, żeby tkanina była idealnie napięta, opisujemy niżej.
Jak założyć grafikę SEG, żeby była równo napięta
- Zacznij od narożników. Wciśnij taśmę w czterech rogach, pilnując, by nadruk był ustawiony prosto względem ramy.
- Potem dociskaj środki boków: najpierw górę i dół, następnie boki. Naprężenie rozłoży się równomiernie.
- Na koniec przejdź palcami wzdłuż całego obwodu i dociśnij taśmę na całej długości rowka.
- W ściance dwustronnej tak samo zakładasz drugą grafikę z tyłu ramy.
- Jeśli pojawi się fałda, wyjmij taśmę na tym odcinku i wciśnij ją ponownie, lekko naciągając tkaninę w stronę fałdy.
Grafika wymienia się w kilka minut, więc jedna rama służy przy wielu kampaniach. Na kolejny event zamawiasz tylko nową tkaninę w tym samym wymiarze. Projekt przygotujesz w Studiu 3D na karcie produktu albo na makiecie PDF. Zasady przygotowania pliku opisaliśmy w poradniku Jak przygotować pliki do druku wielkoformatowego.
Demontaż i pakowanie
Demontaż to te same kroki w odwrotnej kolejności: odłącz zasilacz, wyjmij grafikę, zaczynając od narożnika, zdejmij górną część ramy, wysuń poprzeczkę i rozłóż dolną część. Przed rozpięciem profili rozłącz wtyczki przewodów, trzymając za wtyczkę, nie za kabel.
- Grafikę zwiń luźno nadrukiem do środka i schowaj osobno, żeby nie zabrudziła się o profile.
- Stopy obróć z powrotem wzdłuż profilu, tak jak leżały w opakowaniu.
- Profile układaj w tej samej kolejności, w jakiej przyszły. Przy następnym montażu szybciej znajdziesz właściwe numery.
- Zasilacz i przewody trzymaj w osobnej przegródce albo woreczku.
Czym różni się montaż w poszczególnych seriach
Zasada jest wszędzie ta sama: aluminiowa rama z diodami LED, zasilacz 24 V i grafika na taśmie silikonowej. Serie różnią się profilem, wielkością i opakowaniem.
- LED BOX 2.0, 100 × 200, 230 i 250 cm: klasyczna wieża z poprzeczką, rama srebrna albo czarna, montaż jak w instrukcji powyżej.
- LED BOX Compact, 85 i 100 × 200 cm: najlżejsza rama z profilem 6,5 cm, bez poprzeczki, ze złączami bez przewodów na zewnątrz.
- LED BOX FLEX, 100 × 200 cm: rama z profilu 8 cm; konstrukcja razem z tkaniną i zasilaczem mieści się w torbie.
- LED BOX PLUS, 200 i 300 cm szerokości: profil 10 cm, konstrukcja oparta na zawiasach, która przyspiesza rozkładanie, i dwa zasilacze. Wygodniej we dwie osoby.
- LED BOX PRO, od 100 do 400 × 250 cm: najmocniejszy profil 12 cm i walizka na kółkach. Szerokie ramy składają dwie osoby w kilkanaście minut.
- Ramy ścienne LED BOX: zamiast stóp mają uchwyty. Ramę wieszasz jak obraz, a grafikę wymieniasz bez zdejmowania jej ze ściany.
Wymiary, wagi i zawartość zestawu każdej serii znajdziesz na kartach produktów w kategorii Ścianki podświetlane LED BOX.
Łączenie ścianek: konektory i większe zabudowy
Pojedyncza ścianka LED BOX to tło małego stoiska albo świecący totem przy wejściu. Możliwości systemu widać dopiero wtedy, gdy połączysz kilka ram: powstaje długa podświetlona ściana, narożnik widoczny z dwóch alejek albo zabudowa z dachem. Służą do tego konektory, czyli niewielkie łączniki spinające profile sąsiednich ram.
Ściana w jednej linii: magnesy i konektory szeregowe
W ramy LED BOX producent wbudował magnesy. Wystarczy zbliżyć dwie ścianki bokami, by ustawiły się równo obok siebie. Konektory szeregowe spinają profile, dzięki czemu kilka ram tworzy ścianę dowolnej długości bez przerw między modułami. Według producenta w zestawach LED BOX 100 × 230 i 100 × 250 cm są konektory szeregowe (4 szt.). Do serii PLUS są osobne konektory szeregowe oraz komplet górny i dolny z kluczem do demontażu.
Tkaniny sąsiednich ścianek stykają się krawędziami, więc jeden motyw może przechodzić przez kilka ram, tak jak na zdjęciu powyżej. Projektując taką ścianę, przygotuj osobny plik na każdą ramę i pilnuj, by logo i tekst nie wypadały na styku dwóch modułów.

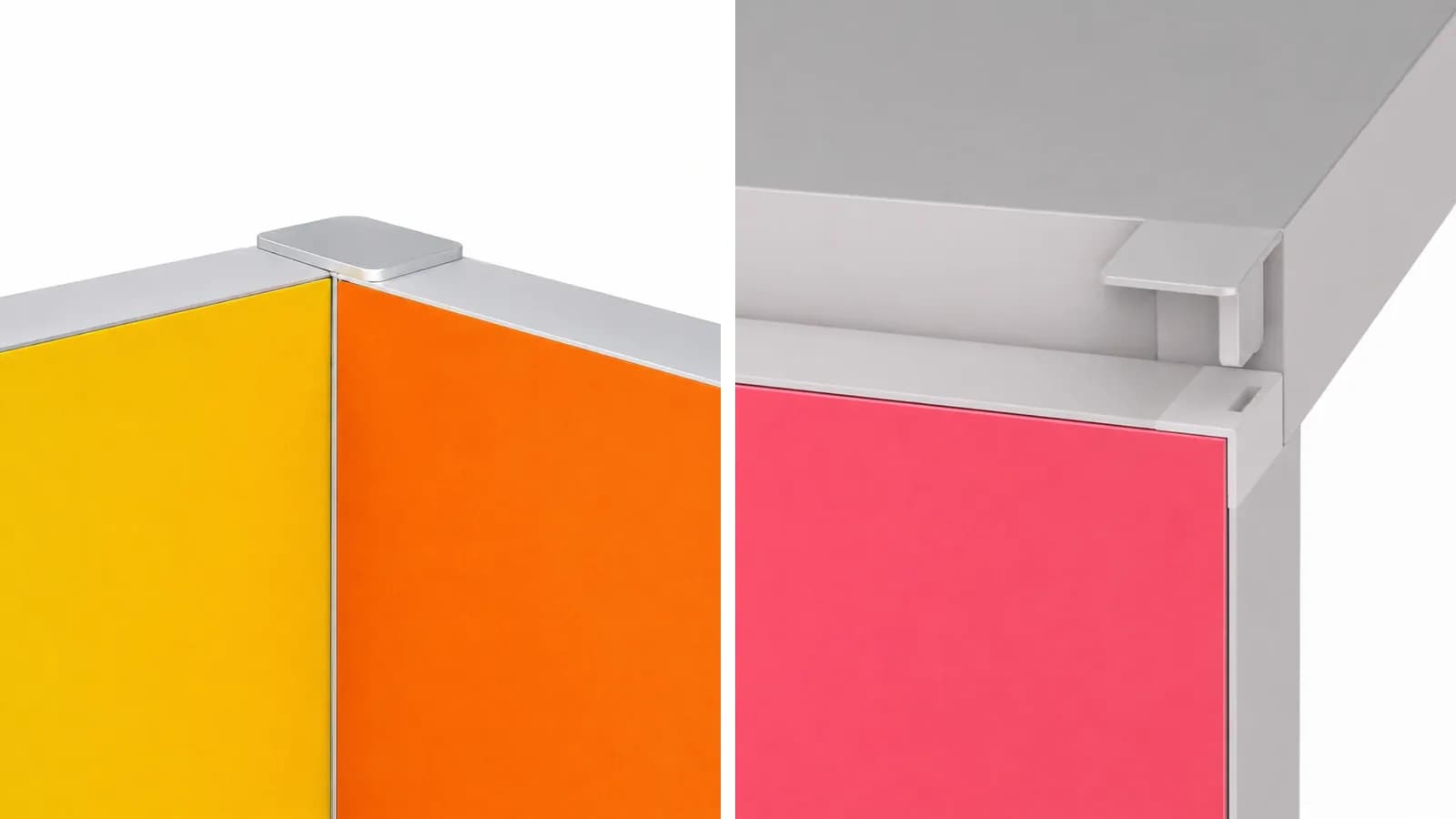

Narożnik 90°: konektor prostopadły
Konektor prostopadły łączy dwie ścianki pod kątem prostym. Tak powstaje narożnik: świecąca ściana widoczna z dwóch kierunków, dobra na stoisko narożne albo wyspę. Do LED BOX 2.0 konektor prostopadły jest kompletem złożonym z konektora górnego i dolnego, a konektor 90° do serii PLUS ma w zestawie także klucz do demontażu.
Zabudowa z dachem i ścianka tuż przy ścianie hali
W serii LED Backlight akcesoria do zabudowy wybierasz bezpośrednio w konfiguratorze na karcie produktu:
- Konektor 90° (2 szt.: górny i dolny), 54,00 zł netto: łączy dwie ścianki Backlight w narożnik. Drugą ściankę zamawiasz osobno, w dowolnej szerokości od 100 do 600 cm.
- Konektory do dachu (4 szt.: 2 górne i 2 dolne), 81,00 zł netto: łączą ściankę ułożoną poziomo, jako dach, ze ściankami pionowymi. Tak zbudujesz świecącą bramę albo podświetlane zadaszenie stoiska.
- Półstopy (2 szt.: lewa i prawa), 74,00 zł netto: zwykła stopa wystaje z obu stron ramy, półstopa tylko w jedną. Ścianka stanie tyłem tuż przy ścianie hali albo w narożniku.
Jak zaplanować większą zabudowę
- Zacznij od rzutu stoiska. Zaznacz, które ściany mają świecić i z której strony podejdą goście.
- Łącz ramy jednej serii. Profile różnych serii mają różną szerokość, od 6,5 do 12 cm, a konektory są dopasowane do konkretnego systemu.
- Zaplanuj zasilanie. Każda rama ma własny zasilacz, więc przy kilku ściankach przyda się listwa zasilająca schowana za zabudową.
- Projekt grafiki przygotuj dla całej ściany naraz, a potem podziel go na pliki dla poszczególnych ram.
Nie wiesz, które konektory pasują do Twojej zabudowy? Napisz do nas przed zamówieniem, a dobierzemy akcesoria do serii i rozmiaru ścianek.
Najczęstsze błędy przy montażu
- Łączenie profili bez sprawdzania numerów. Rama się złoży, ale nie będzie prostokątna i grafika nie napnie się równo.
- Niedociśnięte wtyczki przewodów na łączeniach: część listew LED nie świeci.
- Zakładanie grafiki od jednego boku do drugiego zamiast od narożników. Tkanina przesuwa się i tworzy fałdy.
- Ustawienie ścianki na nierównym podłożu. Stopy powinny przylegać do podłogi całą powierzchnią.
- Pakowanie wilgotnej lub zabrudzonej grafiki razem z profilami.
- Rozłączanie przewodów przez ciągnięcie za kabel zamiast za wtyczkę.
Najczęstsze pytania
Ile trwa montaż ścianki LED BOX?
Ściankę o szerokości 100 cm jedna osoba składa w kilka minut. Szersze ściany PLUS i PRO wygodniej stawiać we dwie osoby, zajmuje to kilkanaście minut. Samo założenie grafiki to chwila.
Czy potrzebuję narzędzi?
Nie. Profile łączy się na wcisk według numerów, przewody spina się wtyczkami, a grafikę wciska palcami w rowek profilu. Konektory 90° oraz szeregowe górne i dolne do serii PLUS mają w zestawie klucz, który ułatwia ich demontaż.
Czy mogę łączyć ścianki różnych serii?
Konektory są dopasowane do konkretnego systemu i szerokości profilu, dlatego zabudowę planuj z ram jednej serii. Jeśli chcesz połączyć różne modele, zapytaj nas przed zamówieniem.
Czy grafikę wymienię sam?
Tak. Wyjmujesz taśmę silikonową z rowka, zaczynając od narożnika, i wciskasz nową grafikę w ten sam sposób. Nową tkaninę w tym samym wymiarze zamówisz osobno, rama zostaje ta sama.
Czy ścianka świeci z obu stron?
Ścianki LED BOX 2.0, Compact, FLEX, PLUS i PRO są dwustronne, a nadruk zamawiasz jedno- lub dwustronny. Ramy ścienne LED BOX i ścianki LED Backlight świecą jedną stroną.
Podsumowanie
Montaż ścianki LED BOX to siedem prostych kroków: stopy, dolna część ramy z przewodami, poprzeczka, górna część, połączenie, zasilacz i grafika. Bez narzędzi, w kilka do kilkunastu minut. Konektory pozwalają z pojedynczych ram zbudować ścianę, narożnik albo zabudowę z dachem, a wymienna grafika SEG sprawia, że ta sama konstrukcja posłuży przy wielu kampaniach.
Wybierz rozmiar w kategorii Ścianki podświetlane LED BOX, wgraj grafikę w Studiu 3D i zobacz efekt na modelu, zanim złożysz zamówienie.
